CATLについて

CATL本社（出典：https://nai500.com/）

2011年に設立されたContemporary Amperex Technology Co., Limited（CATL）は、世界をリードする新エネルギーイノベーション技術企業であり、世界の新しいエネルギーアプリケーションに一流のソリューションとサービスを提供することに専念しています。2024年現在、CATLは「バッテリー使用量で8年連続世界1位」と「BESSバッテリー出荷量で4年連続世界1位」を達成しています。
(出典：CATL公式サイト）

従来の製造方法が抱える課題

世界トップクラスのバッテリーメーカーであるCATLは、常に技術革新を追求しています。しかし、電池セルの製造におけるこれまでの方法には、いくつかの大きな課題がありました。

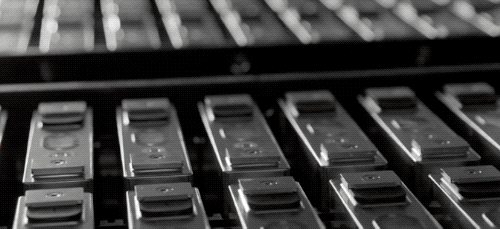

CATLの制作風景（出典：https://www.catl.com/news/846.html）

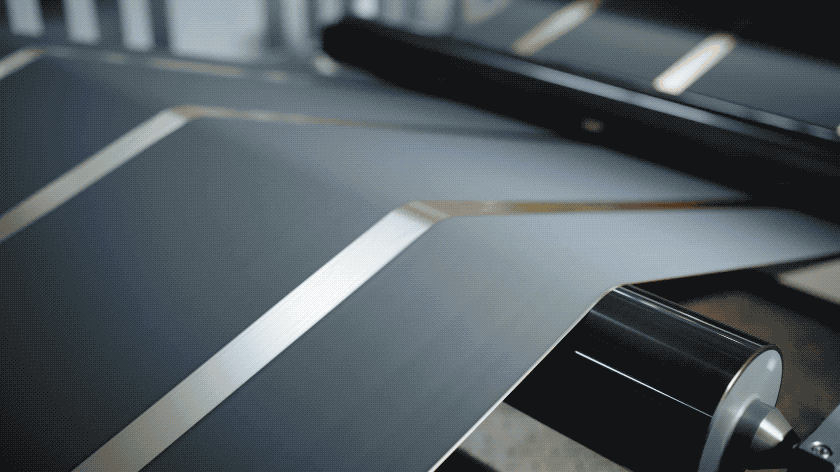

CATLの生産風景、高度に自動化されたPACK伸線（出典：https://www.catl.com/news/6733.html）

・開発スピードが遅い
新しい治具や試作品の製造に通常2〜4週間かかるため、製品開発のサイクルが長くなっていました。

・デザインが硬直的
従来の工法では複雑な形状の部品が作りにくく、革新的なデザインが制限されていました。

・生産の柔軟性がない
多品種少量生産に素早く対応することが困難でした。

・検証効率が低い
新しい製品を開発する際の治具の適合性確認に時間がかかっていました。

こうした課題から、従来のモデルではCATLが求めるスピーディーなイノベーションを実現できなくなっていました。そこで、製造のボトルネックを解消し、より柔軟な生産システムを構築することが急務となったのです。

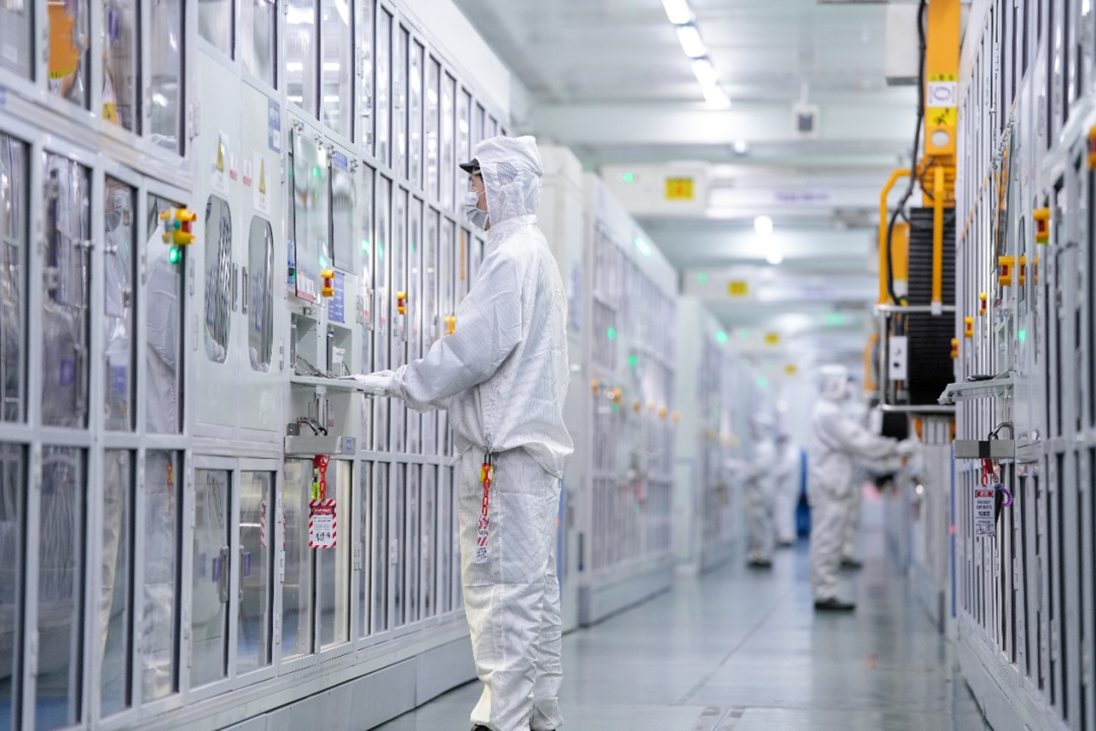

CATLの制作風景（出典：https://www.catl.com/news/8247.html）

3Dプリンターがもたらす柔軟な製造

CATLは、製造の課題を解決するため、業務用3DプリンティングのリーディングカンパニーであるRaise3Dとの提携を決めました。この決断の背景には、Raise3Dの持つ3つの強みがあります。

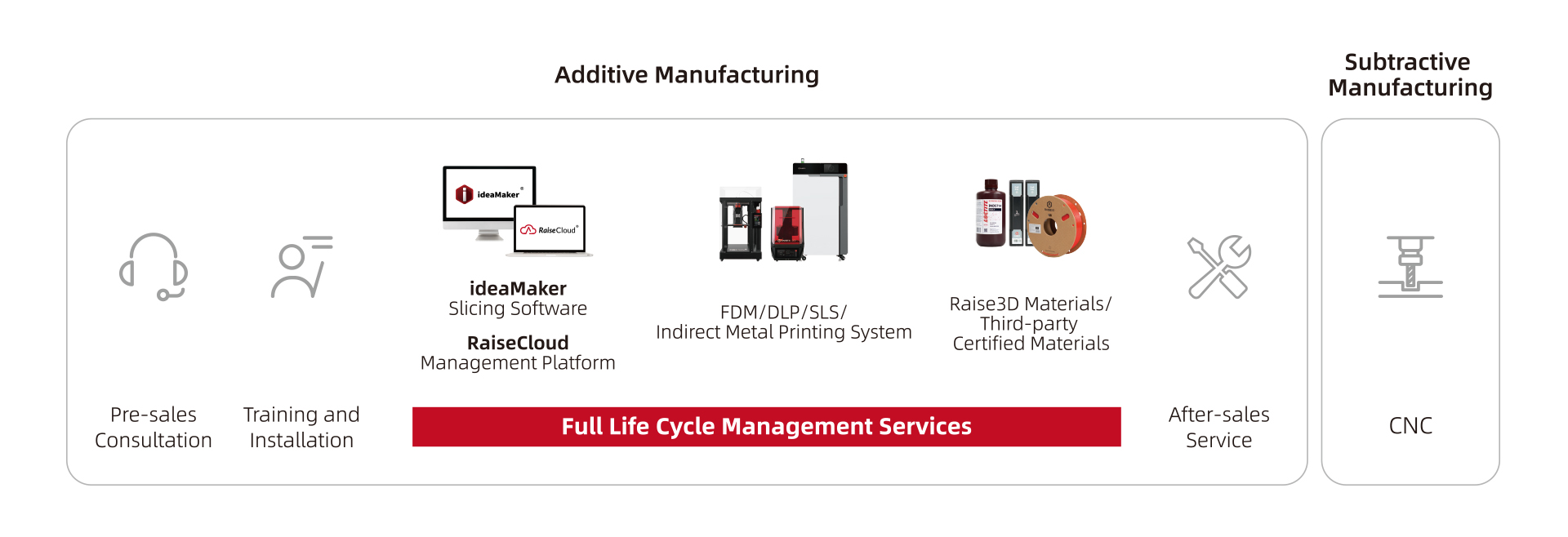

• ・あらゆるニーズに応える「ワンストップソリューション」：Raise3Dは、3Dプリンティング（積層造形）と従来の加工法（切削加工）を組み合わせることで、高い品質を保証。さらに、導入前の相談からアフターサービスまで一貫してサポートします。

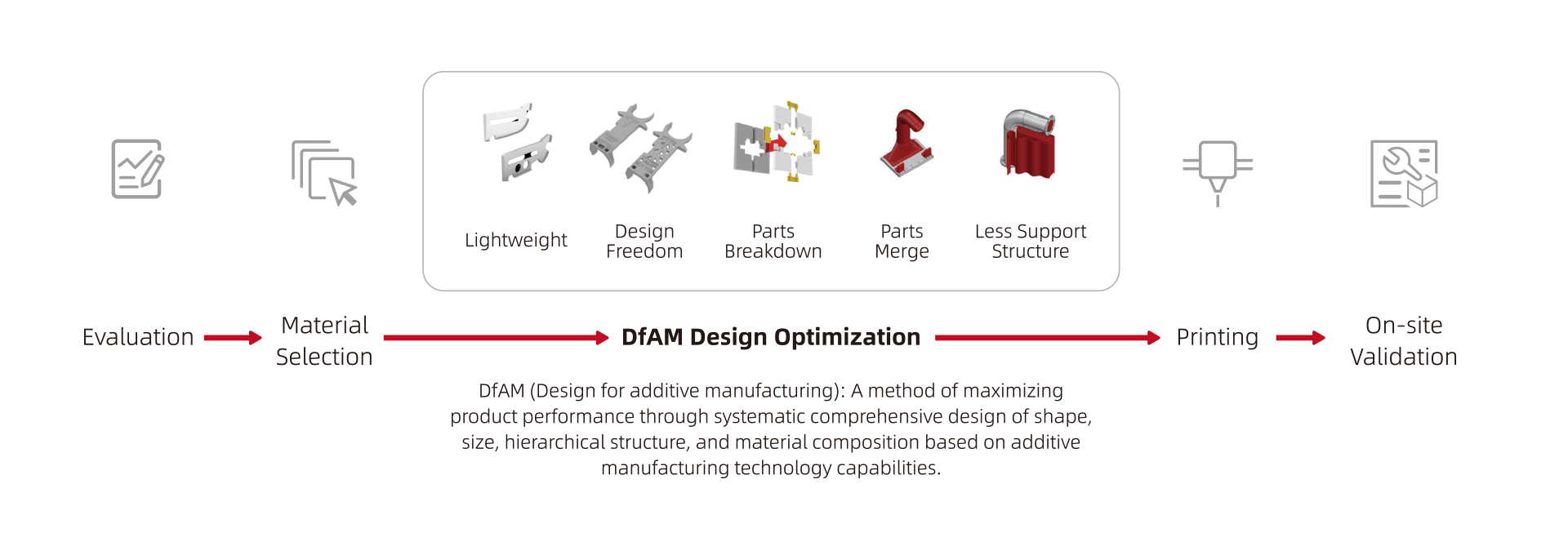

• ・設計から製造まで協力する「DfAMサービス」：DfAM（Design for Additive Manufacturing）という手法を用いることで、3Dプリンティングの特性を最大限に活かした設計を支援。部品数を減らしたり、組み立て工程を簡略化したりすることで、コストを抑えながら製品性能を向上させ、開発期間を短縮します。

• ・高品質かつ効率的な「大規模生産」：Raise3Dのプリンターは、高い精度と安定性を誇り、大量生産でも品質のばらつきがありません。これにより、迅速な納品とコスト削減を実現します。

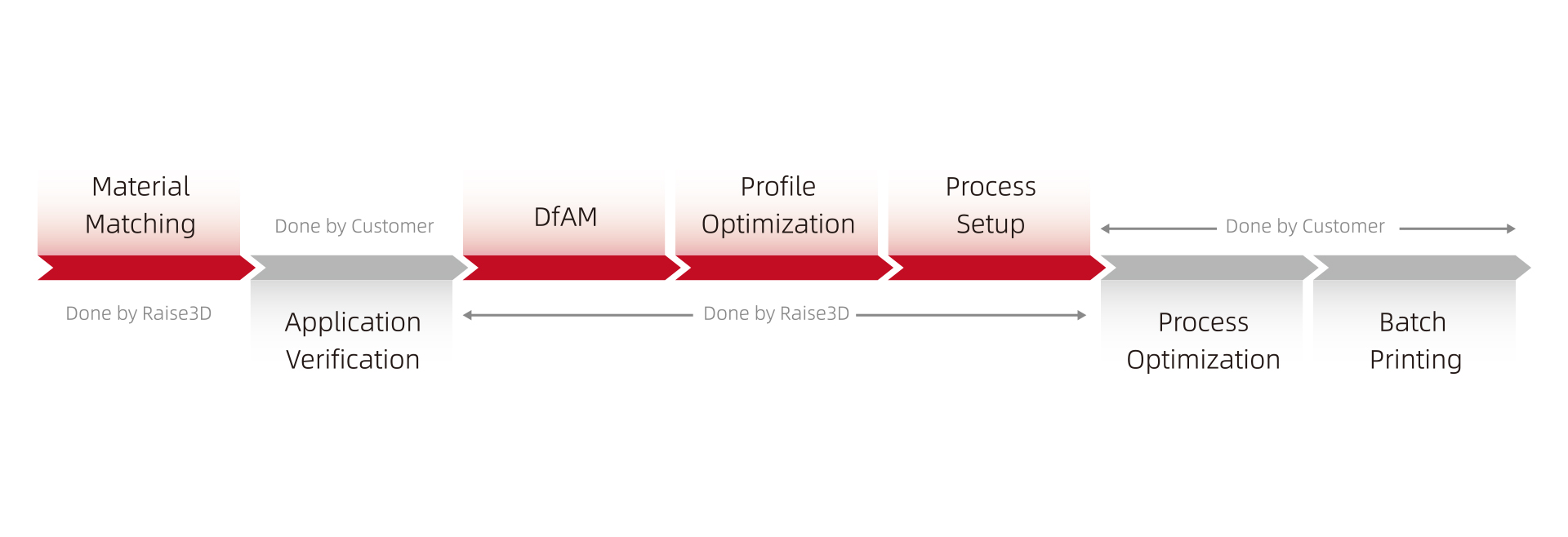

Raise3Dは、CATLの生産特性に合わせて、治具や試作品の製造モデルをカスタマイズ。

数百台の様々な3Dプリンター（FFF、DLP、SLSなど）を提供し、Raise3Dの豊富な独自材料とOMP（Open Material Program）を合わせて多様な生産ニーズに対応しました。

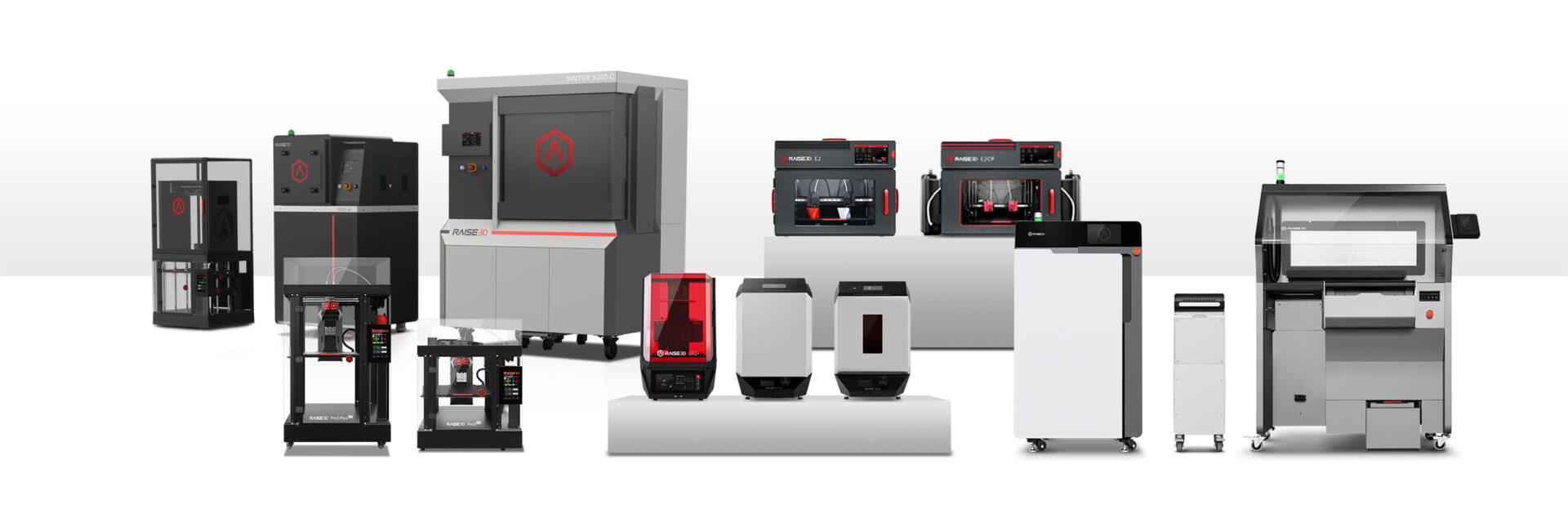

Raise3D 3Dプリンター

さらに、Raise3D独自のクラウドプラットフォーム「RaiseCloud」を導入。これにより、CATLは複数の拠点にあるプリンターを効率的に管理・監視できるようになり、オペレーターの数を減らし、生産全体の効率を大きく向上させました。

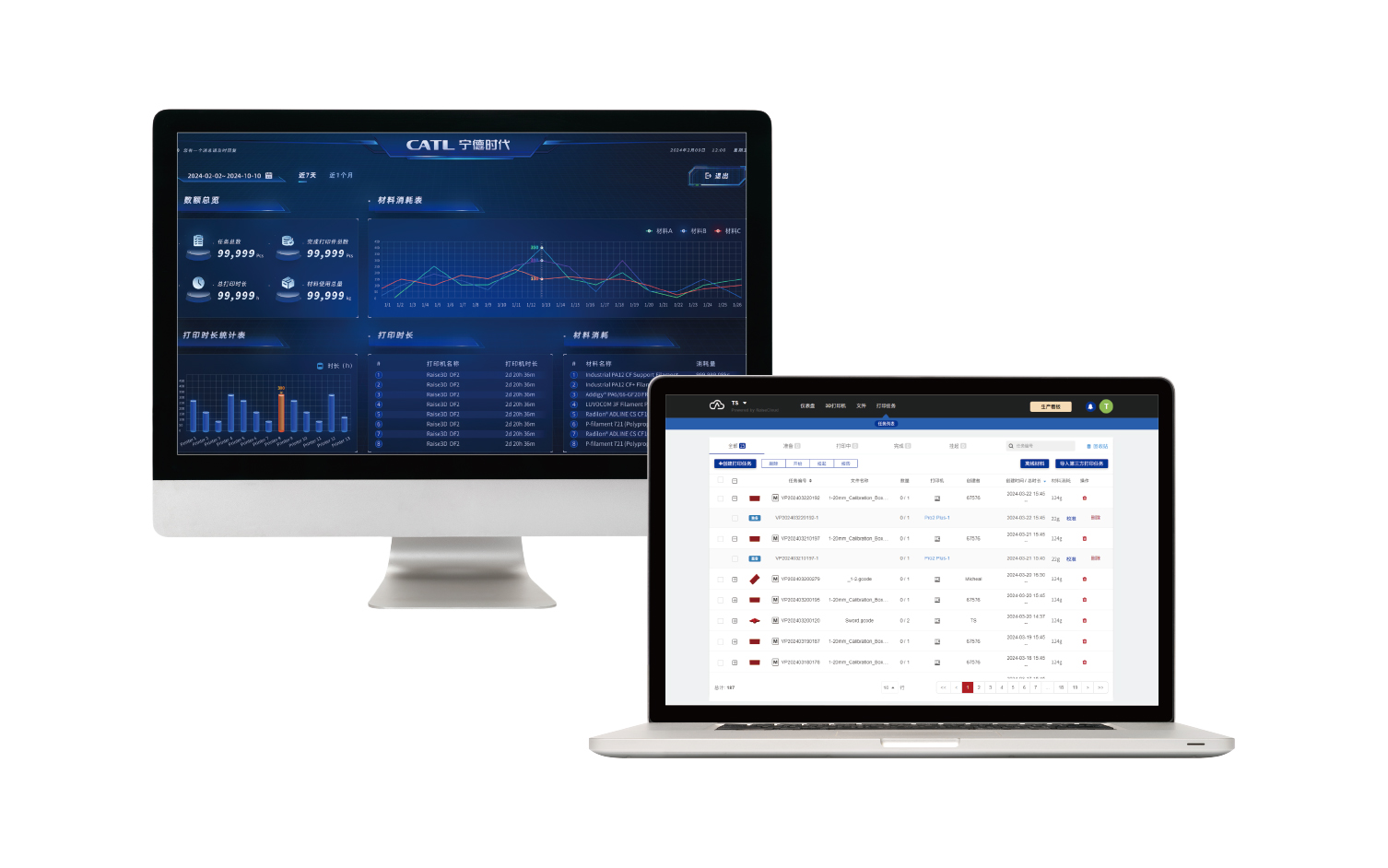

CATLがカスタマイズしたRaiseCloudインターフェース（参考用）

3Dプリンター導入による驚きの成果

3Dプリンターの導入は、CATLの研究開発と量産化のスピードを劇的に向上させました。

2023年だけでも、Raise3Dのプリンターは以下の驚くべき成果を達成しました。

• ・10万件もの印刷ジョブを実行
• ・故障率はわずか2.1%と極めて低い
• ・機器の稼働率は驚異の98%を達成
• ・納期は業界平均より30%も短縮

このように、3Dプリンティング技術は単なる生産方法の改善にとどまらず、CATL全体のイノベーション能力を大きく引き上げました。

CATL、Raise3Dプリンターで部品を製造

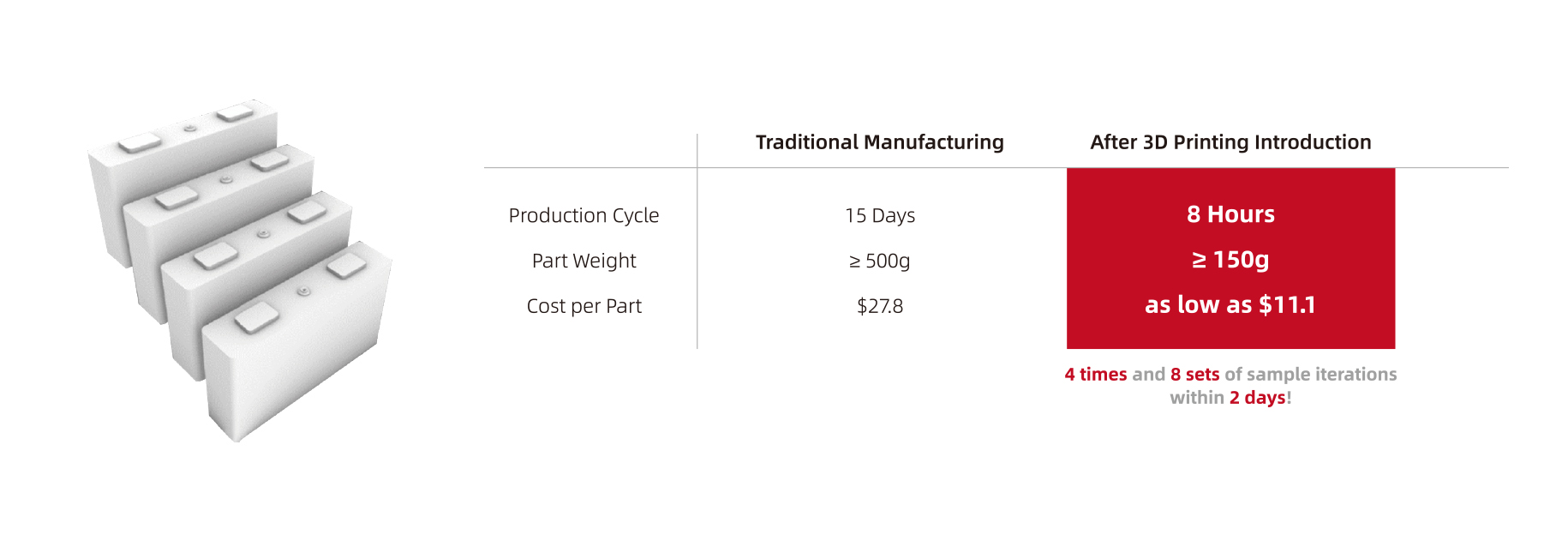

例1：電池セルモデル

従来の製造方法では、電池セルモデルの製作に最大で15日間もかかっていました。部品の重さは500グラム以上、コストは27.8米ドルにもなりました。

しかし、3Dプリンターを導入したことで、大きく変化しました。

• ・製造期間: 15日間からわずか8時間に短縮。
• ・重さ: 500グラム以上から約150グラムに軽量化。
• ・コスト: 27.8米ドルから11.1米ドルに削減。

この改善により、わずか2日で8セットものサンプルを試せるようになり、開発サイクルが大幅に短縮され、コストも大きく削減されました。

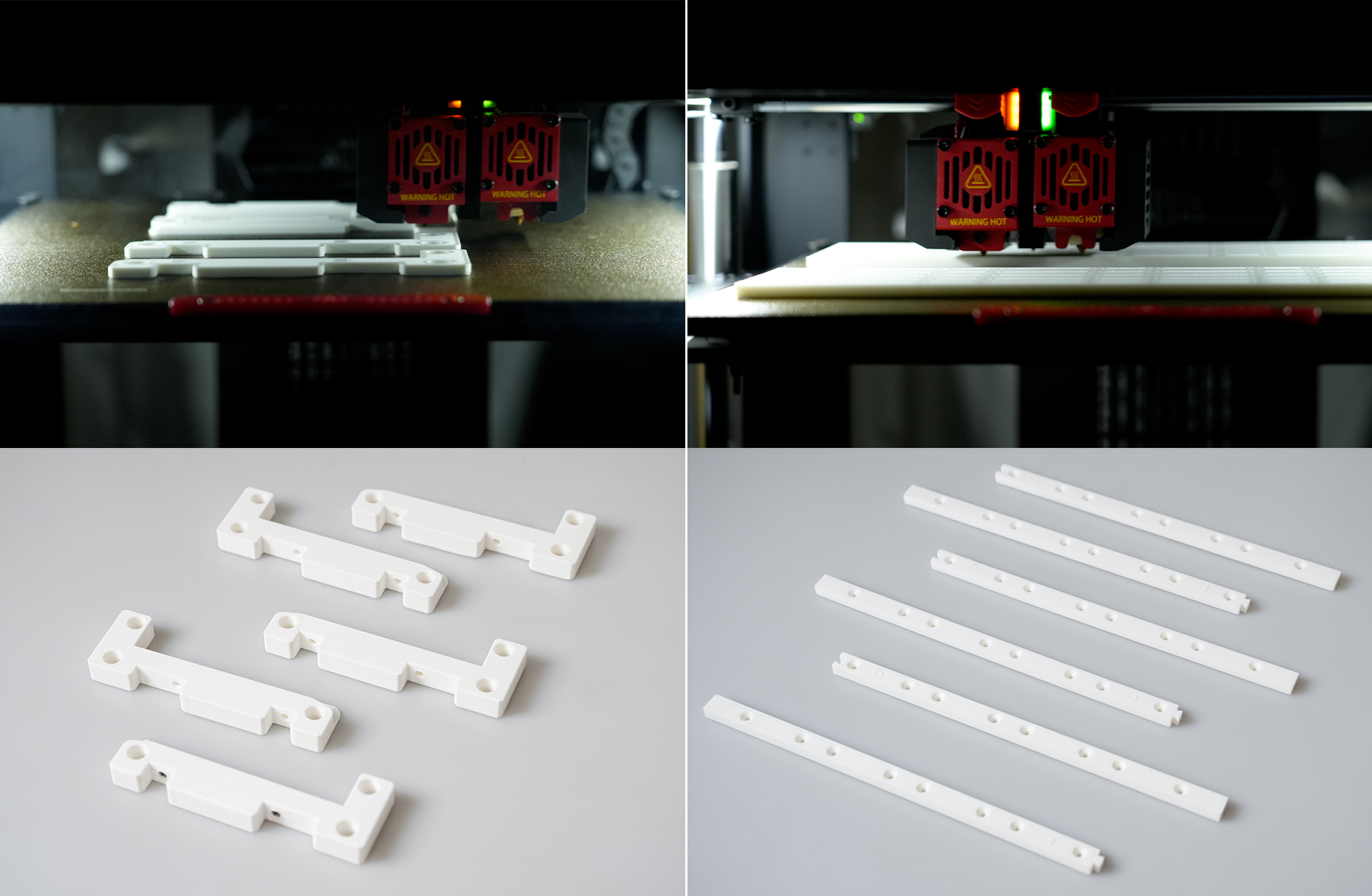

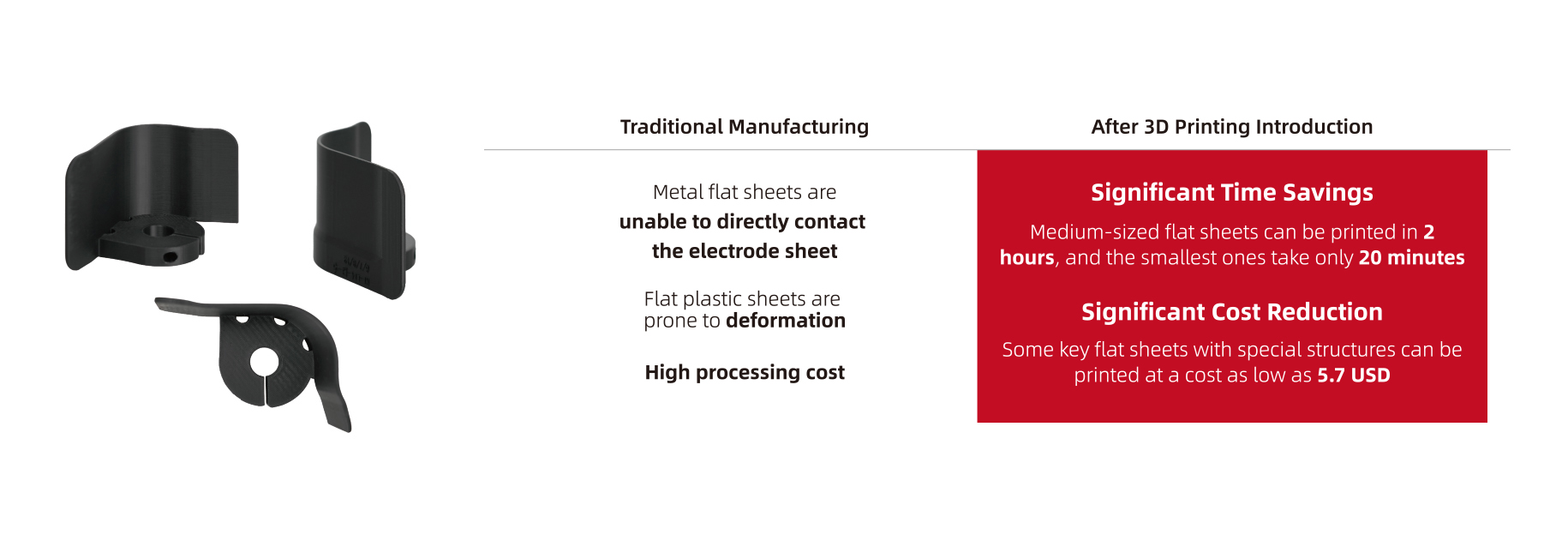

例2：フラットシート

従来の製造方法では、複雑な構造を持つフラットシート部品の製作は難しく、工具のカスタマイズや材料の制約といった課題がありました。

しかし、3Dプリンターを使えば、これらの部品を一体で成形できるようになります。これにより、製造にかかる時間とコストを大幅に削減できます。

例えば、最も小さいフラットシートならわずか20分で印刷可能です。また、特殊な形状を持つ重要なフラットシートも、たった5.7米ドルという低コストで製造できるようになりました。

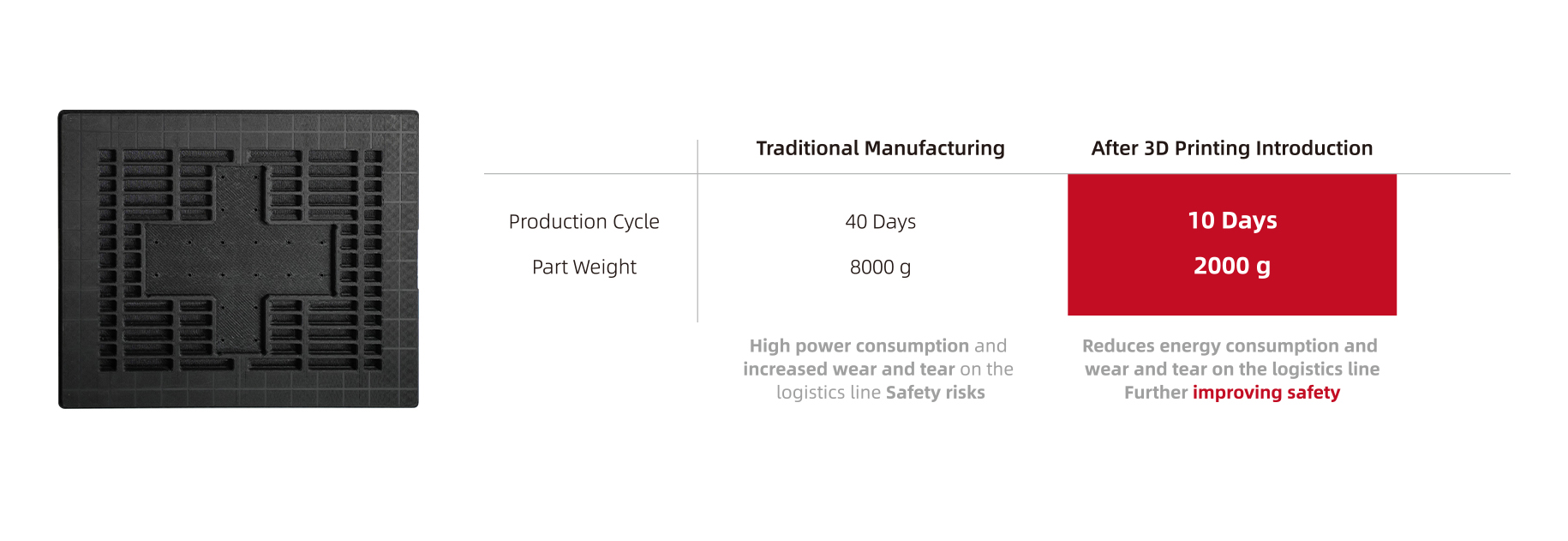

例3：トランスファーパレット

従来の技術で製造されていたトランスファーパレットには、いくつかの問題がありました。

• ・製造に時間がかかる: 完成までに最大40日かかっていました。
• ・重すぎる: 単一の部品で最大8kgもあり、重さが原因で電力消費が増加し、物流ラインの摩耗も進んでいました。
• ・安全性への懸念: 重量が大きいため、作業中の安全上のリスクも無視できませんでした。

従来の製造方法では、生産効率やコスト、安全性に課題があったことがわかります。

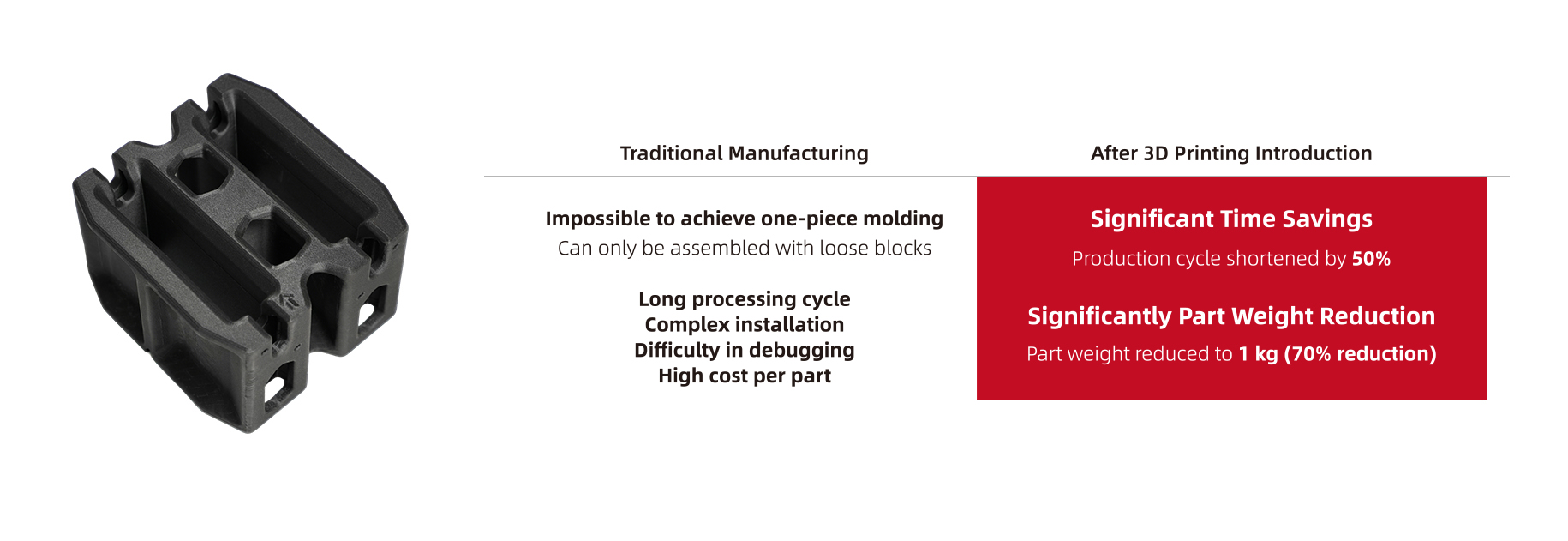

例4：ブッシングツーリング

従来の技術では、ブッシングツーリングは一体で成形できず、複数の部品を組み立てる必要がありました。このため、加工に時間がかかり、取り付けや調整が複雑で、コストも高くなるという問題がありました。

しかし、3Dプリンティング技術の導入によって、これらの課題が解決されました。

• ・一体成形が可能に：部品を直接一つの塊として印刷できるようになったことで、組み立てやデバッグの工程が大幅に簡素化されました。
• ・製造期間が大幅に短縮：生産サイクルは最大で50%も短縮されました。
• ・コストと重量を大幅に削減：部品の重量は1kg（70%減）、または2kg（75%減）にまで減少し、それに伴いコストも削減されました。
• ・エネルギー消費と安全性の改善：パレットの軽量化により、エネルギー消費や物流ラインの摩耗が減り、安全性も向上しました。

3Dプリンティングは、製造プロセスの効率化だけでなく、環境負荷の低減や安全性向上にも貢献しました。

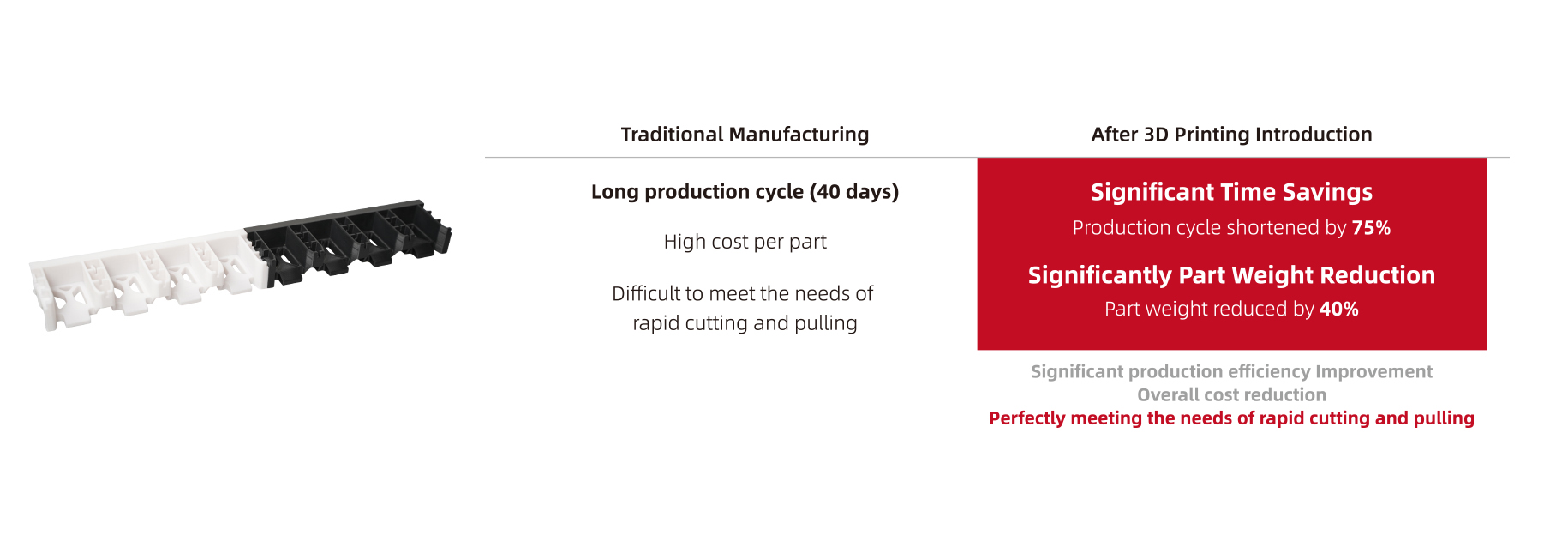

例5：バッファーバリアアセンブリ

CATL技術責任者の言葉

CATLのある技術責任者は、3Dプリンターの導入がもたらした価値について、以下のように語っています。

「3Dプリンティングは、私たちのデザインと生産のあり方を根本から変えました。Raise3Dのソリューションのおかげで、私たちは開発のスピードを上げ、製品の改善サイクルを短くすることができました。さらに、デジタルで賢い生産方法が、私たちの秘めていた生産能力を最大限に引き出してくれました。急な注文や柔軟な生産体制が必要な時でも、3Dプリンターは私たちにとって欠かせない存在です。」

まとめ

CATLの事例は、3Dプリンティング技術が単に伝統方式の技術の代わりになるだけでなく、企業全体のイノベーションを加速させる力を持っていることを示しています。

この技術は、製造の効率や生産能力を向上させるだけでなく、継続的な技術革新のための土台を築きます。急速に成長する新エネルギー産業において、このようなイノベーションの力こそが、企業の決定的な強みとなるでしょう。

Raise3Dの提供する包括的なソリューションは、新エネルギー企業が未来に向けて革新を進めるための最適な選択肢となるはずです。

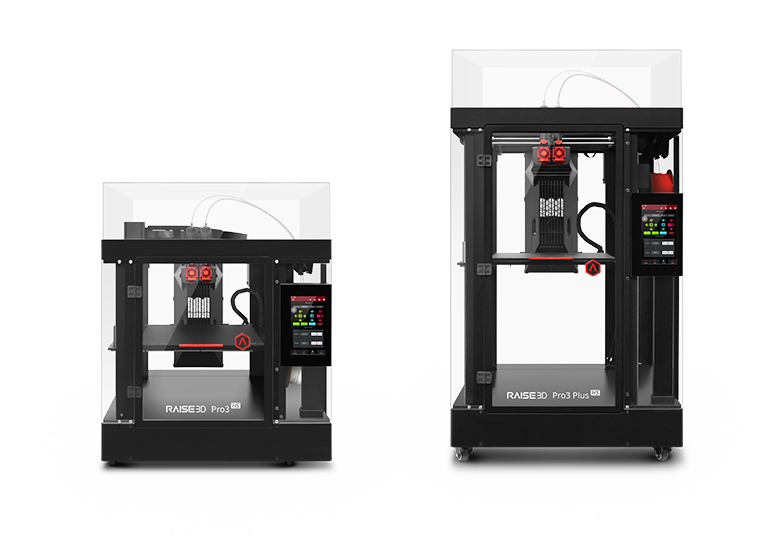

Pro3 HSシリーズについて

MEX/FFF方式（材料押出方式）3Dプリンター 安定性と繰返し精度に優れたRaise3Dのフラッグシップモデル。 300×300×300mm(Plusでは300×300×600mm)の造形サイズで高速造形が可能で繊維強化樹脂を含む40種類のフィラメント（材料）に対応。 フィラメントの自動切り替え機能によって、スプール2巻分の連続造形が可能なうえ、オプションの2.5kgフィラメントボックスを使用することで高次元の生産性を実現します。 製品ページへ
