鉄道製造において、高精度3Dスキャンが寸法検査、溶接品質管理、組立検証、欠陥検出といった6つの主要な用途でどのように活用されているかをご紹介します。 鉄道メーカーは、製品の品質向上、寸法公差の厳格化、生産効率の向上といった、ますます高まる要求に直面しています。高速列車や地下鉄車両から貨物車両に至るまで、長期的な安全性と信頼性を確保するためには、すべての部品を極めて高い精度で製造・組み立てる必要があります。

しかし、大型で複雑な鉄道部品の検査は、常に大きな課題となってきました。従来の測定方法は、手動の工具や接触式の測定機器に依存することが多く、形状全体を正確に把握することや、自由曲面の検証、大型アセンブリの効率的な検査が困難でした。鉄道製造業界でデジタル化が進む中、メーカー各社は、品質管理の効率化、検査ワークフローの迅速化、および製品ライフサイクル全体にわたるトレーサビリティの向上を図るため、高精度3Dスキャンの導入をますます進めています。

本事例では、SHINING 3Dの計測ソリューションが、鉄道メーカーによるより迅速、正確、かつ効率的な寸法検査の実現を支援する、6つの代表的な活用事例について解説します。

高精度3Dスキャンが鉄道の品質検査に変革をもたらしている理由

従来の測定方法と比較して、産業用3Dスキャンは物理的な接触を伴わずに、表面の形状全体を迅速に捉えることができます。限られた数の点しか計測できない従来の点測定とは異なり、エンジニアは対象領域全体のデジタルモデルを取得できます。これをCADデータと直接比較することで、寸法検査、偏差分析、リバースエンジニアリング、あるいは仮想組立（バーチャルフィッティング）を行うことが可能です。

鉄道メーカーにとっては、これにより以下のメリットがもたらされます：

・検査の高速化：大規模・複雑な部品や、大型複合材料部品の検査時間を短縮
・多様な素材・形状への対応：複合材、反射面、暗い面、曲面などの非接触測定が可能
・直感的な視覚化：14色のカラー偏差マップによる迅速なCAD比較
・作業の効率化・省力化：マーカーレス測定や品質管理・製造ワークフローへのシームレスな統合
・信頼性とトレーサビリティの向上：再現性の高い測定と製品開発全般におけるデジタルデータの活用

以下の事例では、高精度3Dスキャンが鉄道製造のさまざまな段階における検査上の課題にどのように対処しているかを紹介します。

1. 列車先頭部のノーズコーンの寸法検査

◆ 課題

高速列車のエアフロー特性において最も重要な部品の一つであるノーズコーンは、複雑なフリーフォーム表面（自由曲面）を持つ大型の複合材料構造体です。従来の測定方法では形状全体を効率的に把握することが困難な一方、接触式検査では測定できる点が限られる上、表面を変形させてしまうリスクもありました。

◆ SHINING 3D 計測ソリューション

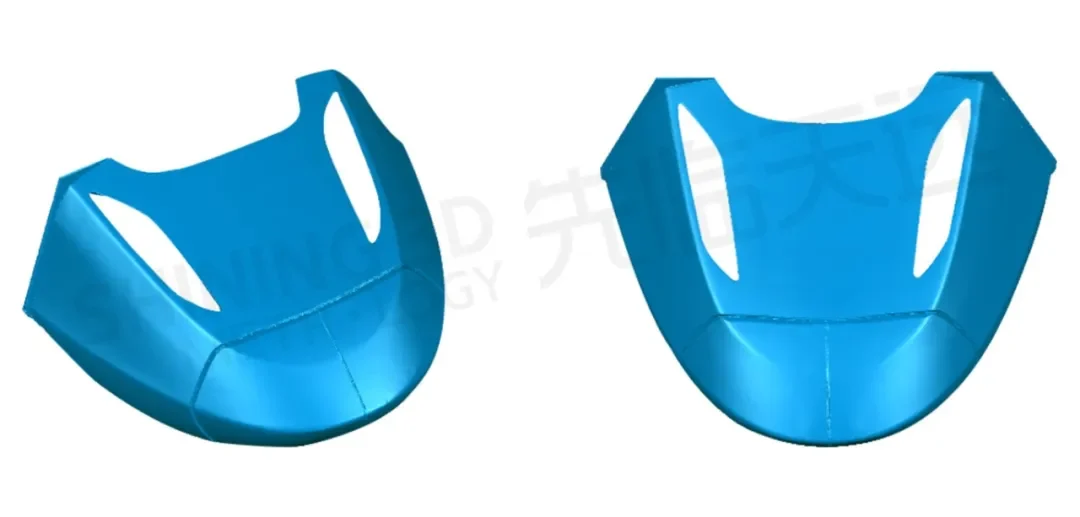

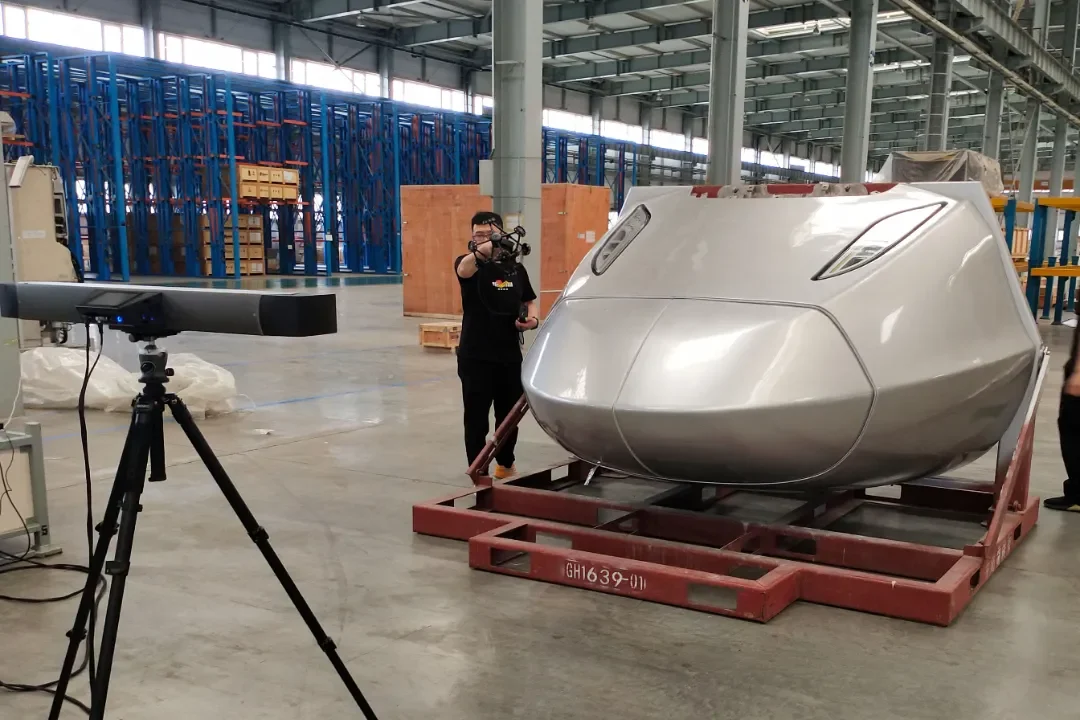

2. 車両胴体の溶接検査

◆ 課題

鉄道車両の車体は多数の溶接構造体で構成されており、わずかな位置ずれであっても、その後のドアやパネル、その他の構造部品の組み立てに悪影響を及ぼす可能性があります。手作業による検査では得られる測定情報が限定的であり、溶接構造体全体を正確に評価することは困難でした。

◆ SHINING 3D 計測ソリューション

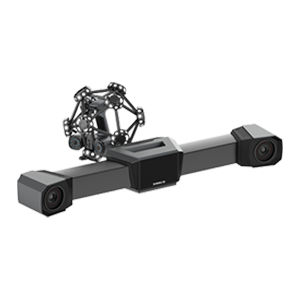

FreeScan Trak ProWは、測定範囲が拡大されたワイヤレス動的トラッキング・スキャンシステムであり、マーカーを貼付することなく、溶接済みの列車車体の3Dデータを迅速に取得します。技術者はスキャンデータをCADモデルと直接比較することで、直感的なカラー偏差マップを生成し、溶接のずれ、溶接漏れ、その他の寸法偏差を容易に特定することができます。

この包括的なデジタルワークフローは、信頼性の高い検査データを提供すると同時に、溶接プロセスの継続的な改善を支援します。

◆ メリット

・溶接箇所全体の包括的な検査
・視覚的な逸脱（デビエーション）分析
・溶接品質管理の大幅な改善
・後続のプロセス改善に役立つ、信頼性の高いデータの蓄積

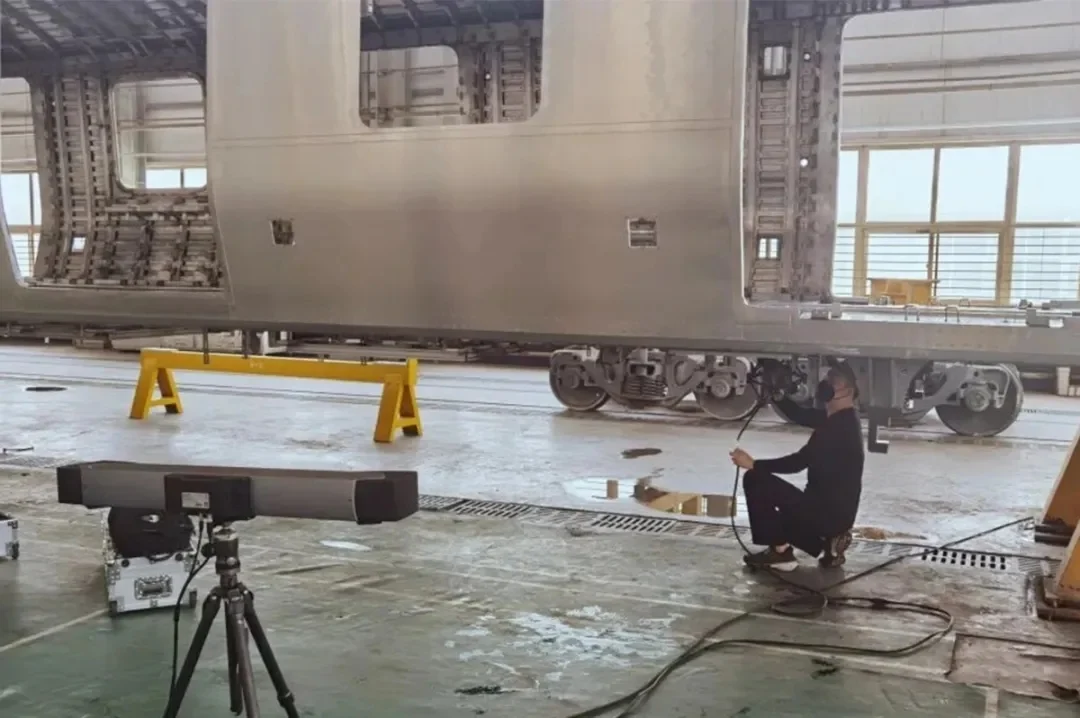

FreeScan Trakシリーズによる鉄道車両車体構造の溶接品質検査（CAD偏差分析用）

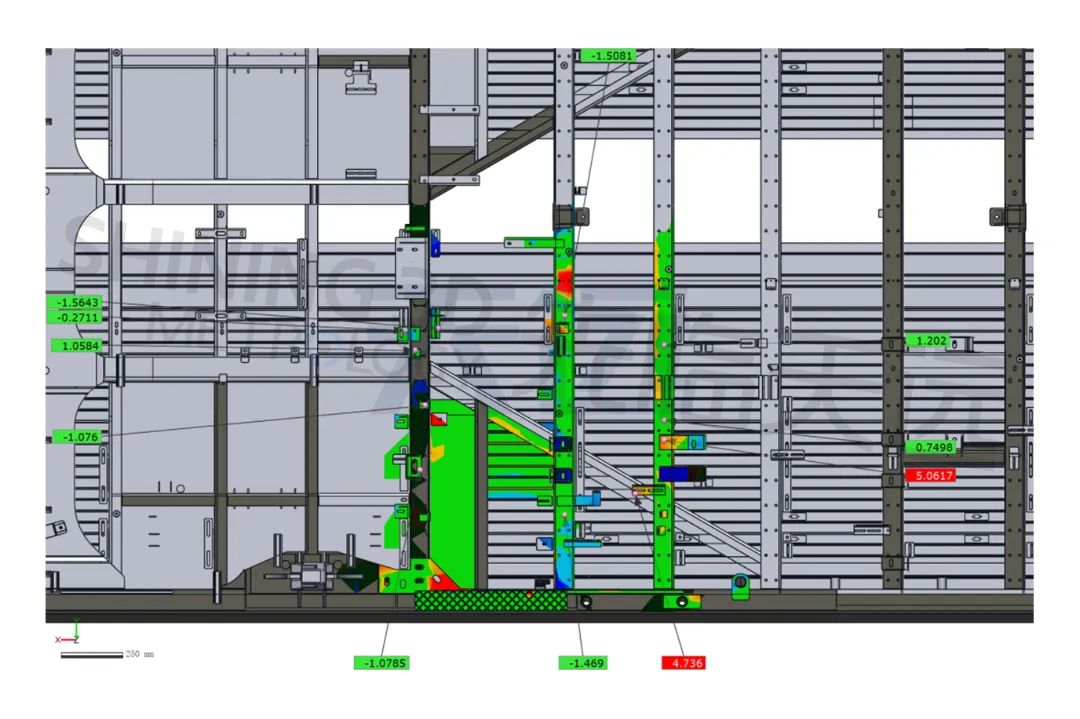

偏差カラーマップ

3. 列車窓アセンブリの検証

◆ 課題

大型の鉄道用窓は複雑な曲面形状を特徴としており、従来の検査方法では組み立て後の変形を評価することが困難でした。正確な測定データがなければ、ガラス変形の根本原因を特定するのに多大な時間がかかり、非効率的でした。

◆ SHINING 3D 計測ソリューション

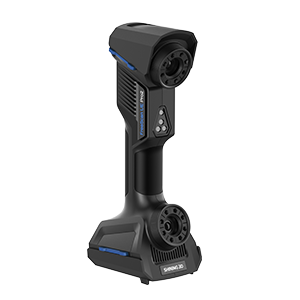

ある大手鉄道車両メーカーは、窓ガラス、フレーム、および組み立てられた構造体のスキャンのために、FreeScan UE Pro2を採用しました。複数のスキャンデータセットを元のCADモデルと比較することで、エンジニアは変形箇所を正確に特定し、組み立て工程を最適化することに成功しました。

複数回のスキャンを含む、2つの窓アセンブリの完全な検査は、わずか30分未満で完了しました。

◆ メリット

・高速かつ高精度な変形解析の実現
・組み立て精度の向上
・ガラスの早期破損リスクの低減
・トラブルシューティングと根本原因分析の迅速化

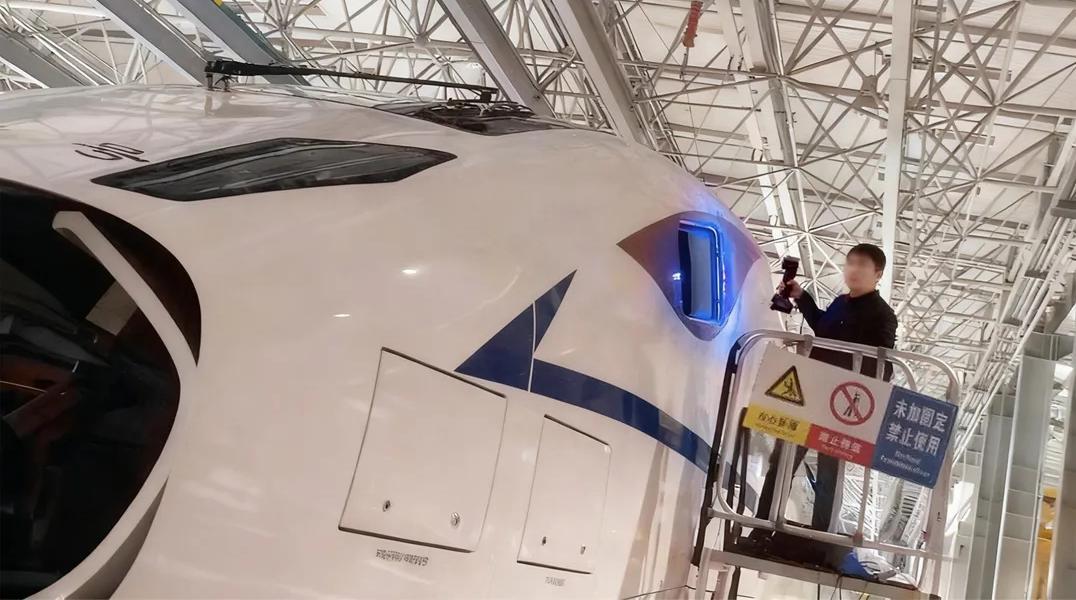

エンジニアがFreeScan UE Pro2を使用して、鉄道車両の窓アセンブリを検査し、製造工程における変形を分析している様子

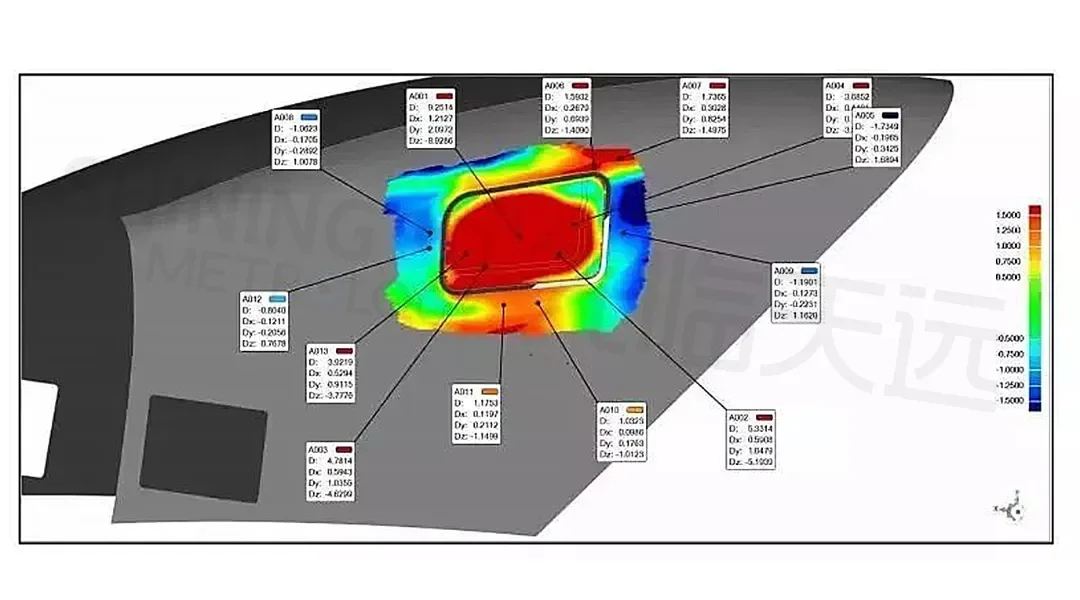

偏差カラーマップ

4. 鉄道用連結器の鋳造品の検査

◆ 課題

鉄道用連結器は、車両間で牽引力や制動力を伝達する、安全上極めて重要な部品です。大型の鋳造部品であるため、適切な嵌合、性能、および長期的な信頼性を確保するには、厳格な寸法検証が必要です。しかし、従来の手作業による検査方法は多大な労力を要し、生産要求のスピードに追いつくのが困難でした。

◆ SHINING 3D 計測ソリューション

大手鉄道用鋳造部品メーカーは、中・大型鋳造部品の寸法検査にFreeScanハンディレーザー3Dスキャナーを導入し、業務のデジタル化を図りました。従来の手作業による測定と比較して、検査時間は1〜2日からわずか30〜60分へと劇的に短縮されたほか、測定精度と検査の一貫性も大幅に向上しました。

◆ メリット

・鋳物の寸法検査の大幅な高速化
・寸法検証精度の向上
・検査に必要な労働力の削減（省力化）
・生産品質と安定性の向上

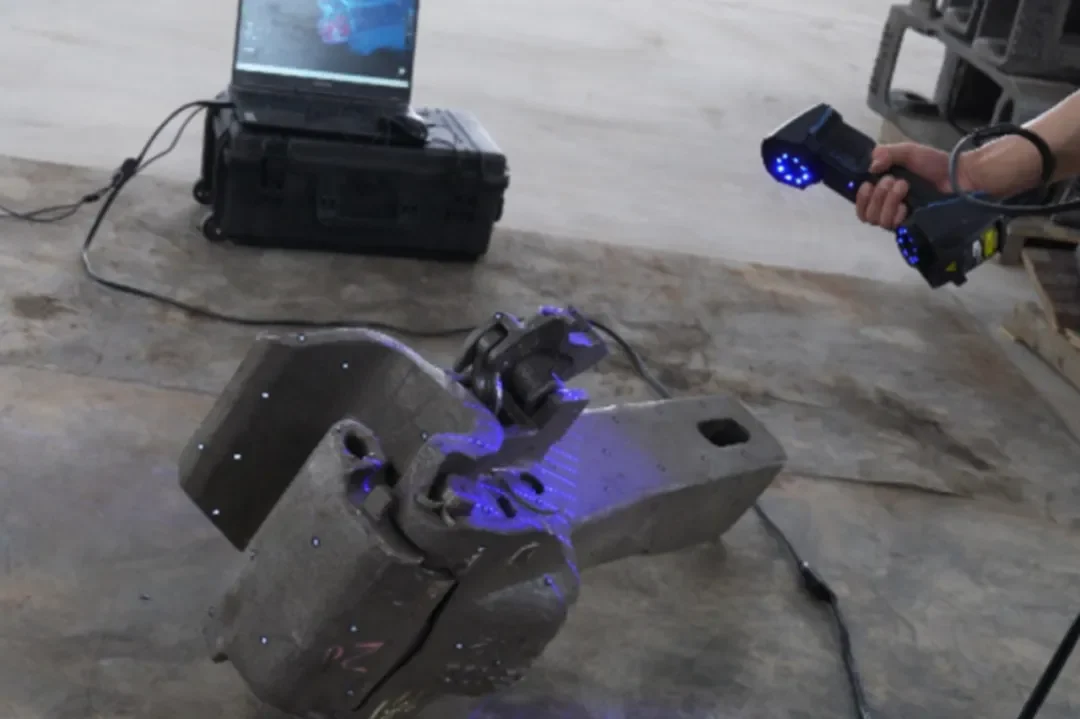

製造現場において、鉄道用連結器の鋳造部品の寸法検査にFreeScan UE Proが使用されている様子

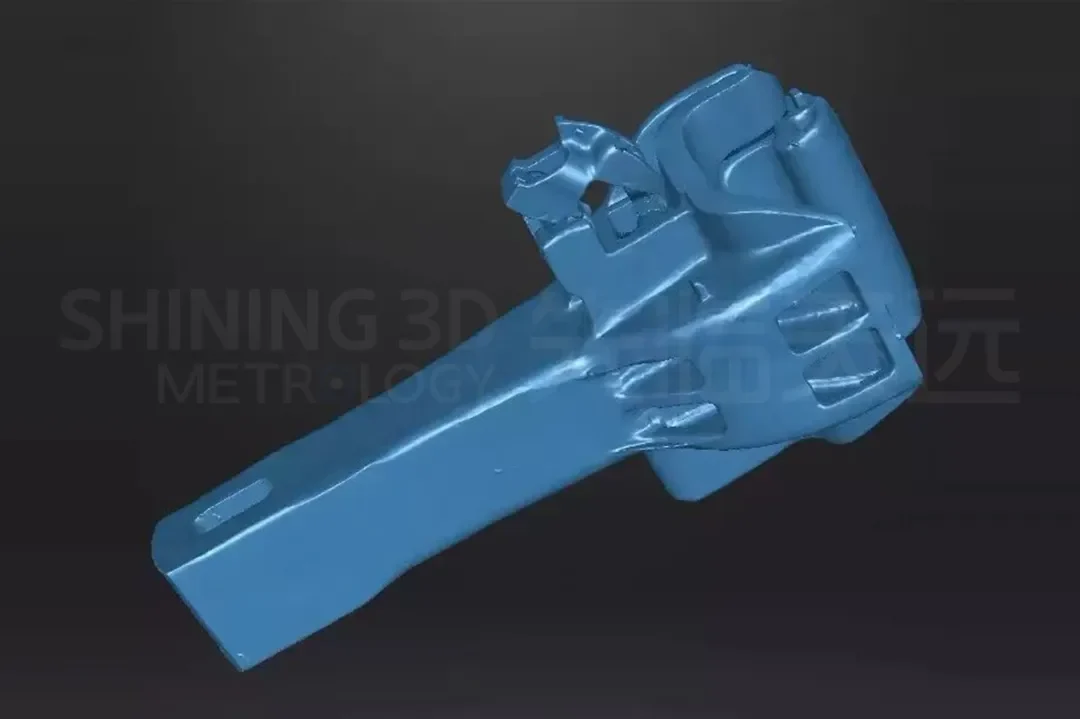

鉄道用連結器の鋳造部品の 3Dスキャンデータ

5. 鉄道車軸の傷検査

◆ 課題

鉄道の車軸は、過酷な負荷や厳しい環境下で稼働するため、その表面品質は運転の安全性と耐用年数に直結します。製造過程において傷や表面欠陥が生じる場合があり、修理を行う前にそれらを正確に評価する必要がありますが、従来の検査方法は手作業や担当者の経験に大きく依存しており、時間がかかる上に結果のバラつき（一貫性の低さ）が課題でした。

◆ SHINING 3D 計測ソリューション

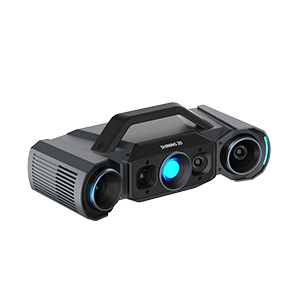

高精度3D検査システム「OptimScan Qシリーズ」は、計測レベルの精度で高解像度の表面データを取得し、エンジニアが数分以内に傷の長さ、幅、深さを測定できるようにします。従来の検査方法と比較して、このデジタルワークフローは表面欠陥の完全な3D可視化を実現し、信頼性の高い検査レポートを作成することで、的確な修理判断を支援します。

◆ メリット

・表面欠陥のミクロン単位での精密測定
・欠陥の迅速な評価とレポート作成
・手作業による検査や個人個人の経験への依存度を低減
・より効率的な修理計画の策定

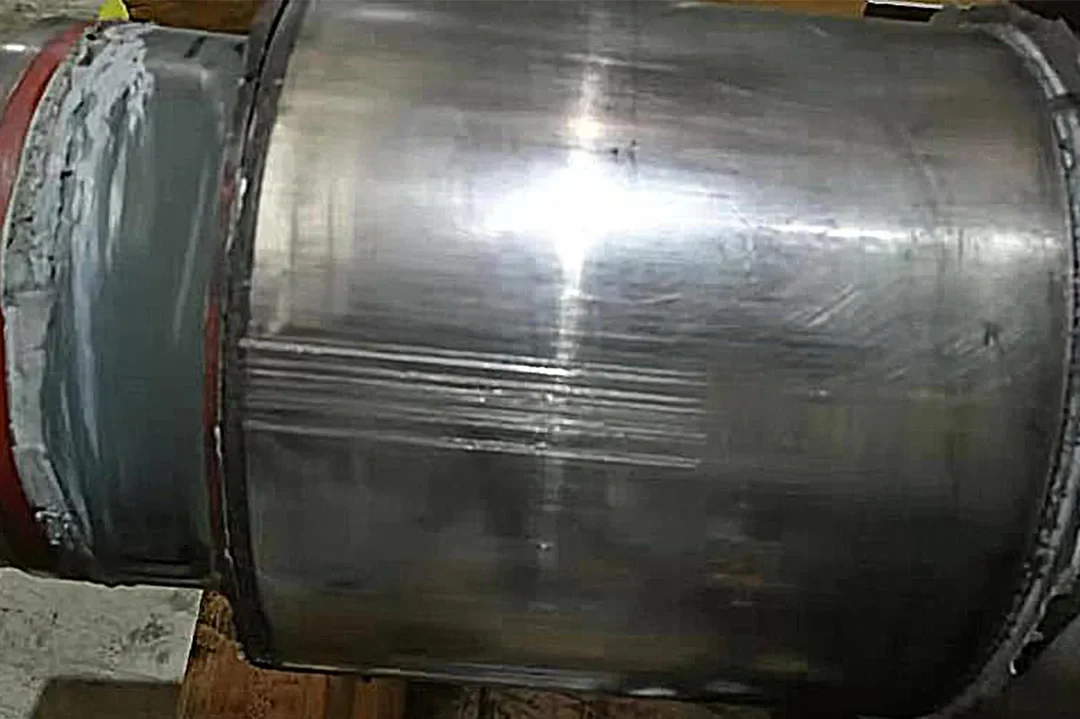

OptimScan Qシリーズで鉄道車軸の表面傷を検知・測定し、高精度な品質検査を実現

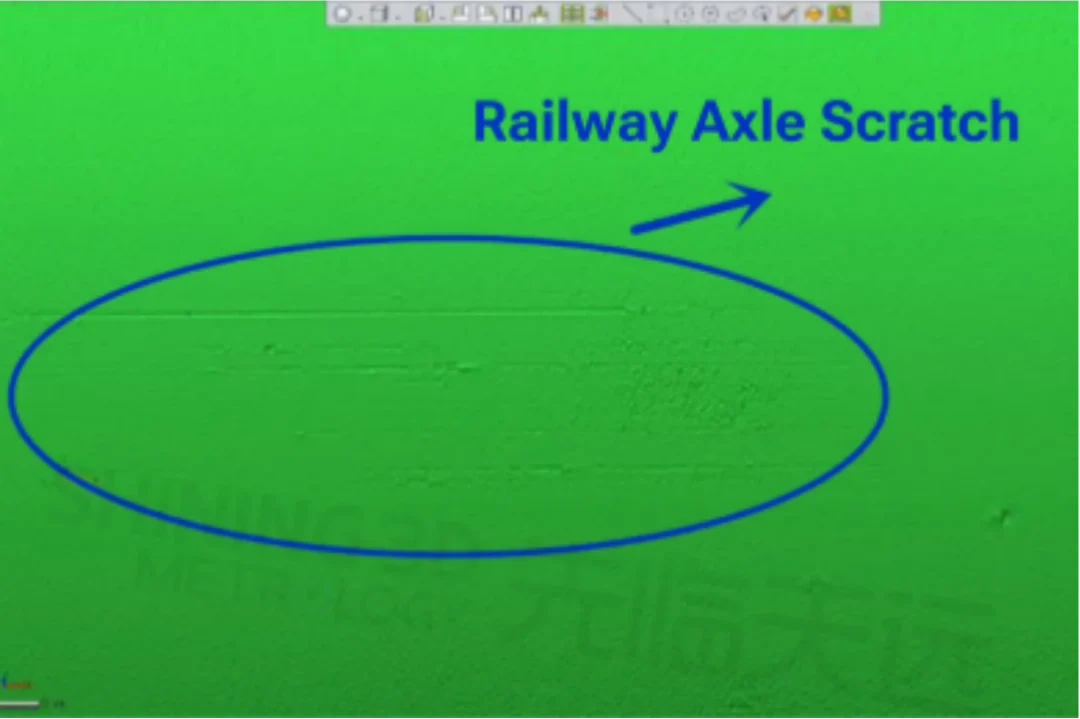

3Dスキャンデータ

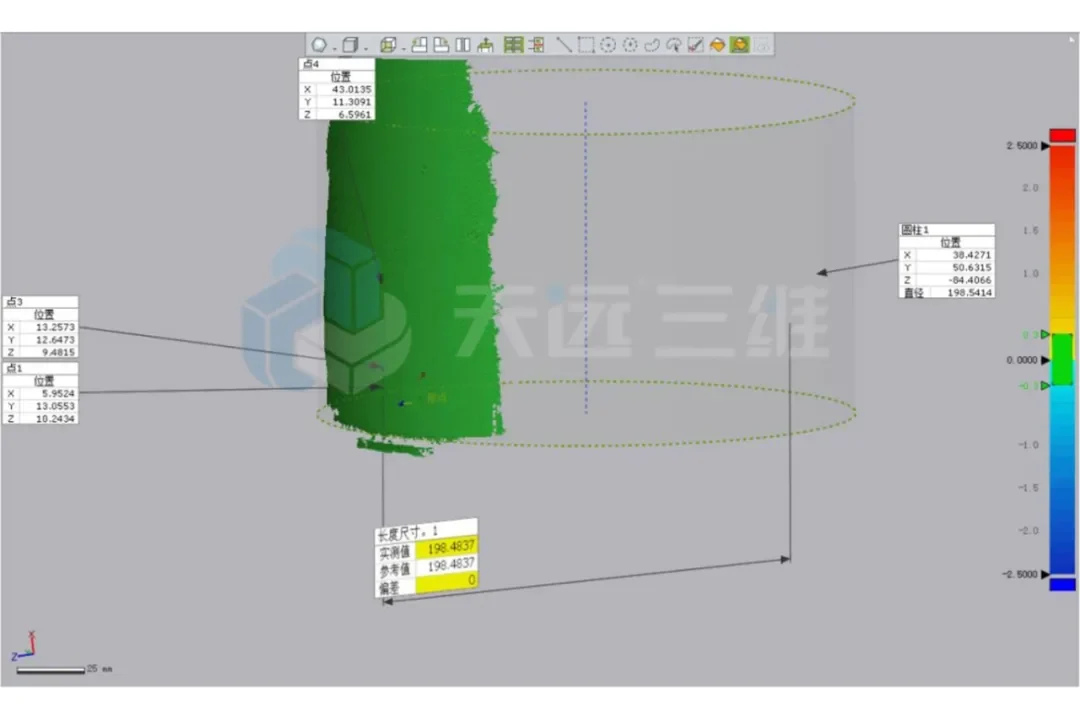

カラー偏差マップ

6. 鉄道の分岐器の点検

◆ 課題

鉄道の分岐器（ポイント）は、鉄道インフラの中でも最も重要な構成要素の一つです。その長い形状と複雑な曲線構造のため、従来の点検は時間がかかり困難を伴うことが多く、複数の測定器具や多大な手作業を必要としていました。

◆ SHINING 3D 計測ソリューション

FreeScan Trakシステムにより、分岐器アセンブリ全体をマーカーなしで迅速にスキャンできます。スキャンデータをCADモデルと照合して色分けされた偏差マップを生成することで、エンジニアはアセンブリ全体にわたる寸法偏差を迅速に特定できます。このデジタルワークフローにより、検査効率が向上するとともに、品質管理と製品最適化の両方において信頼性の高いデータが得られます。

◆ メリット

・大型鉄道部品の迅速な検査プロセスの確立
・検査時間の短縮と人件費の削減
・品質保証および設計改善のための信頼性の高いデータの取得

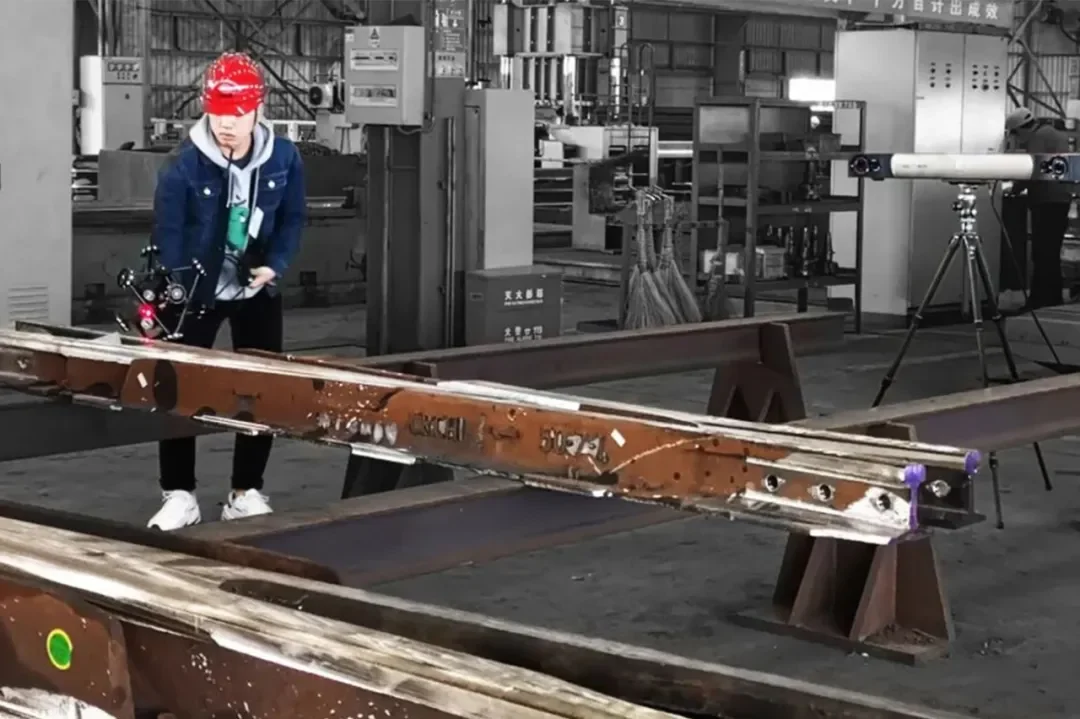

鉄道分岐器の形状を検査し、寸法偏差の分析および品質管理を行う大規模3Dスキャンシステム

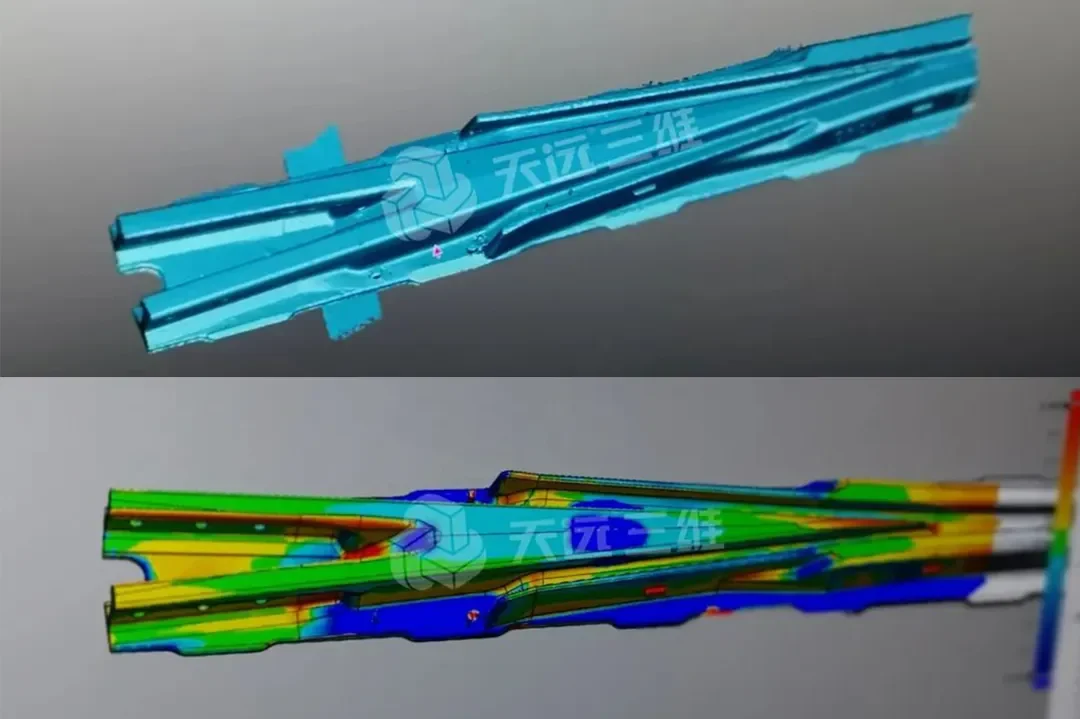

鉄道分岐器の 3Dスキャンデータ

鉄道点検に適した3Dスキャナーの選び方

鉄道用部品のサイズ、形状、および検査要件は多岐にわたります。適切な計測ソリューションの選定には、部品の寸法、求められる精度、携帯性、検査環境などの要素が考慮されます。

以下の表は、一般的な鉄道製造用途に関する推奨事項を示しています。

代表的な鉄道用部品	一般的なサイズ	おすすめのSHINING 3Dソリューション

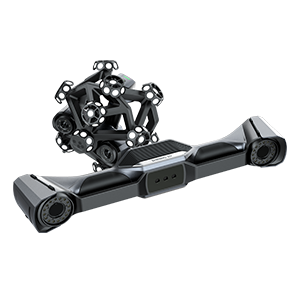

列車のノーズコーン	3 ～ 6 m	FreeScan Trak Nova
車両本体および溶接組立部品	5 ～ 25 m	FreeScan Trak ProW
鉄道用窓・ドア	0.8 ～ 2 m	FreeScan Trak Nova / FreeScan UEシリーズ
鉄道用連結器および中型鋳物	300 mm ～ 2 m	FreeScan Omni / FreeScan Combo シリーズ
車輪セットおよび車軸	200 mm ～ 2 m	小物部品向けOptimScan Qシリーズ 中型の部品向けFreeScan Omni
鉄道の分岐器	3 ～ 15 m	FreeScan Trak ProW / FreeScan Trak Nova

3D計測技術による鉄道製造のスマート化を推進

鉄道車両の製造がより高い精度とデジタル化に向けて進化を続ける中、高精度3Dスキャンは現代の品質管理において不可欠なツールとなりつつあります。これにより、メーカーは大型で複雑な部品をより効率的に検査し、寸法精度を確実に検証できるほか、生産性とトレーサビリティの両方を向上させるデジタル検査ワークフローを確立することが可能になります。

光学式3Dスキャン分野における20年以上の専門知識を背景に、SHINING 3D Metrologyは、ポータブルなハンディスキャナーから光学式トラッキングシステムに至るまで、鉄道製造向けの高精度スキャンソリューションの包括的な製品ラインナップを提供しています。列車車体、鋳物、車輪セット、あるいは鉄道インフラの検査を問わず、SHINING 3D Metrologyは、メーカーが検査の迅速化、製品品質の向上、そして生産プロセスの効率化を実現できるよう支援します。
